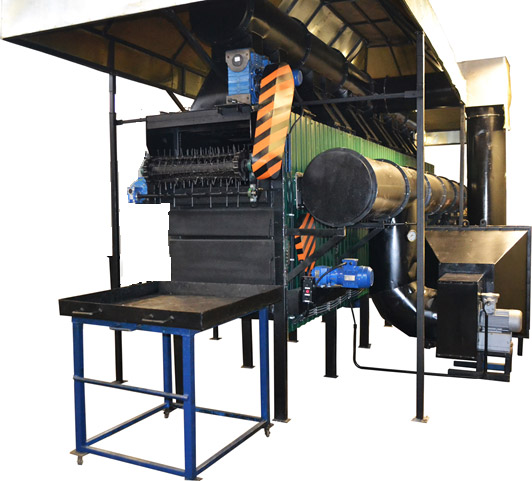

Плавильная установка представляет собой сварную конструкцию (термокамеру) с двойными термоизолированными стенками, установленную на металлических опорах. Дно термокамеры имеют полости, в которых циркулирует разогретый теплоноситель. В верхней части расположен сетчатый конвейер для подачи сырья в плавильную камеру и выгрузки бумажной или стеклотканевой основы подаваемого сырья. Сверху камеры установлена система замкнутой циркуляции горячего воздуха для нагрева поступающего по конвейеру сырья. На боковых стенках термокамеры расположены технологические люки. В нижней части термокамеры, где накапливается расплавленный битум имеются система слива битума, скребковый механизм для выгрузки минерального осадка, механизм заполнения термокамеры инертным газом. Наружная поверхность термокамеры покрыта термоизоляционным покрытием и металлическим кожухом. Для слива битума используется подогреваемый битумный кран.
Предназначение и описание работы
Нарезанные на полосы БКМ, загружаются на конвейер плавильной установки. Из энергетической установки в плавильную установку подается разогретый теплоноситель, который через калорифер - теплообменник разогревает воздух. Горячий воздух с помощью дымососа замкнуто циркулирует в термокамере и разогревает полосы рубероида, медленно движущиеся по конвейеру внутри плавильной установки. Растопленный битум стекает вниз и скапливается в накопительной емкости. Далее жидкий битум сливается в подготовленную тару (бумажные мешки, кловертейнеры, и т.д.).
Оставшийся битумизированный картон, пройдя через плавильную установку, сбрасывается с конвейера, собирается в контейнер для дальнейшей утилизации (дробление и фасовка в мешки).
Каменная крошка, пропитанная битумом, выгружается со дна емкости плавилки в специальную тару для дальнейшей утилизации (остужение, дробление, подача в горизонтальный смеситель для производства битумной мастики).
Состав технологического узла
| № п/п |
Наименование оборудования |
Ед. изм. |
Кол-во |
| 3.1 |
Обогреваемая термоизолированная плавильная камера |
шт. |
1 |
| 3.2 |
Воздухопровод термоизолированный для циркуляции горячего воздуха |
шт. |
1 |
| 3.3 |
Шкаф управления плавильной установки |
шт. |
1 |
| 3.4 |
Взрывозащищенный нагнетатель горячего воздуха |
шт. |
1 |
| 3.5 |
Высокотемпературный теплообменник |
компл. |
1 |
| 3.6 |
Подогреваемый битумный кран |
компл. |
1 |
| 3.7 |
Трубопроводная запорная арматура (вентили запорные термостойкие) |
компл. |
1 |
| 3.8 |
Металлический контейнер для фиксации бумажных битумных мешков |
шт. |
20 |
| 3.9 |
Передвижная металлическая рама под металлический контейнер для битумных мешков |
шт. |
1 |
Технические характеристики оборудования
| № п/п |
Наименование оборудования |
Ед. изм. |
Кол-во |
| 1 |
Потребляемая электрическая мощность |
кВт |
6,32 |
| 2 |
Потребляемая тепловая мощность |
кВт |
150 |
| 3 |
Питающее напряжение |
В |
380 |
| 4 |
Кол-во фракций, получаемых из сырья |
|
3 |
| 5 |
Максимальная температура в термокамере плавилки |
°С |
220-235 |
| 6 |
Тип используемого термостойкого теплоносителя |
|
ТЛВ 330 |
| 7 |
Производительность циркуляционного насоса теплоносителя |
м³/ч |
6 |
| 8 |
Температура прямого потока теплоносителя |
°С |
270-280 |
| 9 |
Температура обратного потока теплоносителя |
°С |
230 |
| 10 |
Объем системы циркуляции теплоносителя |
литр |
850 |
| 11 |
Габаритные размеры плавильной установки (д* ш* в) |
м |
14х2,5х3,5 м |
| 12 |
Вес плавильной установки |
кг |
10000 кг |
